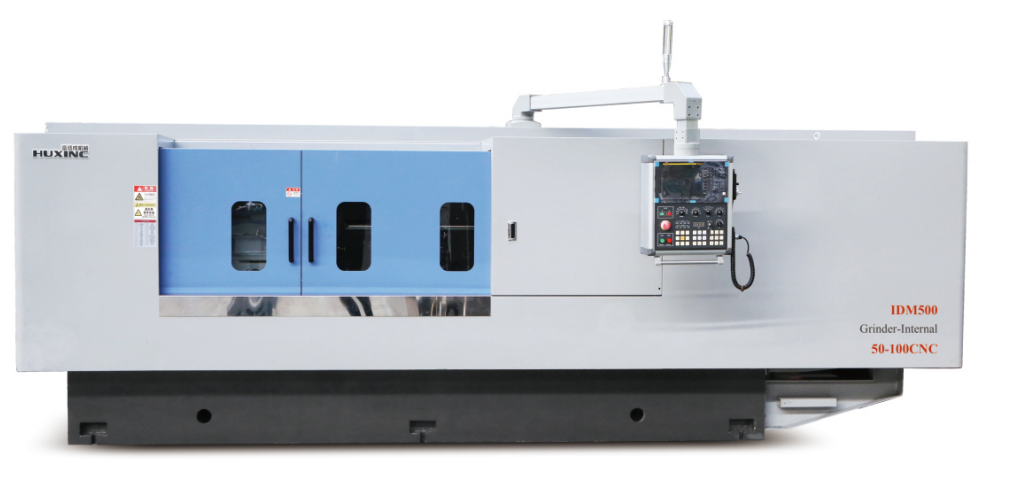

IDM-500CNC內圓磨床

本體及主要構件采用高級鑄鐵FC-30鑄成，經人工回火處理及自然時效處理后一次裝夾加工，精密尺寸可達微米級，確保本體及構件材質穩定耐磨耗，關鍵尺寸高精度。

本體箱型結構，雙V軌道設計，充分考慮防護及剛性需要。雙V導軌經過人工鏟花工藝，以獲得優異的直線運動精度。

工作滑臺及進給機構

  滑臺軌道采用雙V硬軌及滾柱線性軌道。進給機構采用C1級滾珠絲桿配合伺服馬達，實現優異的重復定位精度和進給精度。

內圓(復合)砂輪主軸（機械式）

隨機標準磨頭主軸采用FAG軸承機械主軸，油脂潤滑，具有高剛性高扭矩高穩定性，維護方便。

根據研磨工件孔徑1-5萬轉主軸任選其一。主軸馬達設計有自動皮帶張力調整裝置，隨時控制皮帶松緊度，避免皮帶松弛影響研磨質量。

內圓砂輪主軸（電主軸）

內圓砂輪主軸可根據客戶需求選配電主軸，電主軸提供2-8萬轉選擇，配有主軸油霧潤滑系統。滿足特別產品高精度高效率加工需求。

工作頭架主軸

工作頭架主軸采用FAG總成式一體主軸，避免主軸座變形等因素影響頭架精度壽命。頭架設計可旋轉一定角度，方便工件斜度研磨。

根據客戶研磨工件特別需要，頭架主軸可選配靜壓頭架主軸。也可選配伺服旋轉B軸。

數控系統及軟件

數控內圓（復合）磨床選用CNC控制系統，運用精密滾珠絲桿配合伺服馬達做數值控制?？筛鶕?jù)研磨工藝實現自動進給， 自動修砂，自動補償。大大提高了對于復雜形狀工件的加工能力，減少人工操作的難度。 多種自動上下料、自動檢測方案可供搭配選擇，實現高精密零件全自動加工生產。

富信成專業開發的內圓（復合）磨床磨削軟件2.0版，搭配CNC控制系統，提供對話式操作界面，多種研磨方式選擇。只需做簡單的數據輸入即可完成各項設定，操作簡單方便。
